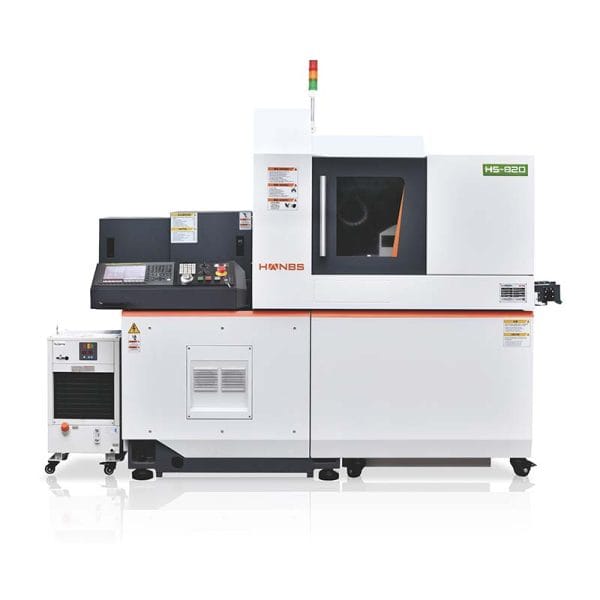

Hanbs Cnc HS820 Kayar Otomat
Marka:Hanbs Cnc

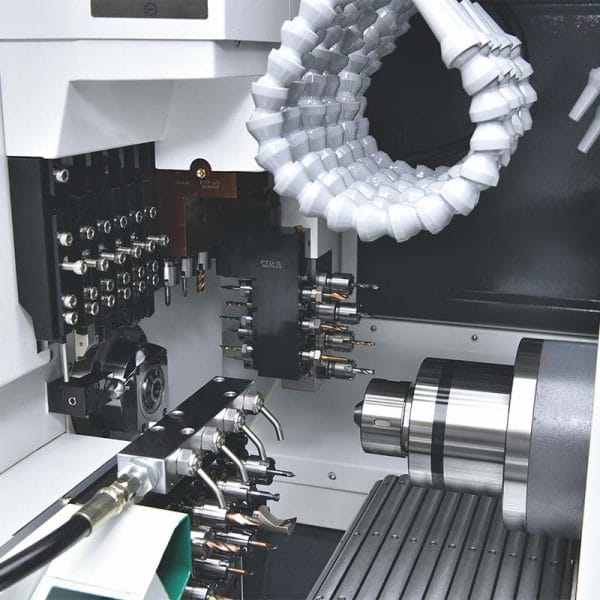

HS-820 20mm çapta işleme kabiliyetine sahip Kayar Otomat tezgahı Guide Bush’lu ve Guide Bush’suz(Otomat Modu) kullanabilirsiniz. Ø20 mm ve 190 mm uzunluğa kadar tornalama, delme, frezeleme, diş açma ve daha fazlasını gerçekleştirebilen 7 ve 8 eksen seçenekleri bulunan bir Kayar Otomat tezgahıdır.
| Kullanılan Kompenant Adı: | Menşei | Marka |
| Vidalı Mil Rulmanlar | JAPON | THK |
| Vidalı miller | JAPON | THK |
| Lineer Kızak ve arabalar | JAPON | THK |
| İşmili Rulmanları | JAPON | NSK, NACHI |
| Silindir ve Pistonlar | JAPON | SMC |
| Yağlama sistemi | ALMAN | SKF |
| Elektrik Sistemi | ALMAN | Schneider |
Hanbs Cnc HS820 20mm Kayar Otomat Tezgahı Teknik Özellikler
| ANA İŞMİLİ | HS-820 7 Eksen | HS-820 8 Eksen |
| İşmili Tipi | Direct Drive | Direct Drive |
| Maksimum İşleme Çapı | 3-Ø20mm | 3-Ø20mm |
| Maksimum İşleme Boyu | 190 mm (60 N.G.B) | 190 mm (60 N.G.B) |
| Tornalama Takım Adedi | 6 pcs. 12×12 | 6 pcs. 12×12 |
| Radial Döner Takım Adedi | 4 pcs.ER16 std | 4 pcs.ER16 std |
| İndeksleme C Ekseni | (0.001) | (0.001) |
| Ana İş Mili Devri | 10.000 Rpm | 10.000 Rpm |
| Ana İş Mili Motor Gücü | 3.7 kW | 3.7 kW |
| Döner Takım Devri | 6.000 Rpm | 6.000 Rpm |
| Döner Takım Motor Gücü | AC Servo 1 kW | AC Servo 1 kW |
| İlerlemeler | 30.000 mm/dk | 30.000 mm/dk |
| Sabit Takım Kapasitesi | ||
| Sabit Takım Adedi | 4 pcs ER16 with sleeve holder | 4 pcs ER16 with sleeve holder |
| Maksimum Delme Kapasitesi | Ø10 mm | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M8XP1.25 | M8XP1.25 |
| Döner Takım Kapasitesi | ||
| Döner Takım Adedi | 4pcs ER16 spindles are standard | 4pcs ER16 spindles are standard |
| Maksimum Delme Kapasitesi | Ø10 mm | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M6XP1.0 | M6XP1.0 |
| 2. İŞMİLİ | Direct Drive | Direct Drive |
| Maksimum İşleme Çapı | 3-Ø20mm | 3-Ø20mm |
| Maksimum İşleme Boyu | 80 Mm | 100 Mm |
| Maksimum Takım Adedi | 4 pcs. (Live tools std.) | 8 pcs. (Live tools std.) |
| İkinci İş Mili Motor Gücü | 2.5 kW | 2.5 kW |
| İkinci İş Mili Devri | 10.000 Rpm | 10.000 Rpm |
| 2. İşmili Sabit Takım Kapasitesi | ||
| Maksimum Delme Kapasitesi | Ø10 mm | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M8XP1.25 | M8XP1.25 |
| 2. İşmili Döner Takım Kapasitesi | ||
| Döner Takım Adedi | 4 pcs. (Live tools std.) | 4 pcs. (Live tools std.) |
| Maksimum Delme Kapasitesi | Ø8mm | Ø10mm |
| Maksimum Kılavuz Kapasitesi | M6 | M6 |
| Döner Takım Devri | 6.000 Rpm | 6.000 Rpm |
| Döner Takım Motor Gücü | 0.75kW | 0.75 kW |
| Makine Ağırlığı | 2800 Kg | 2800 Kg |
| Kontrol Ünitesi | SYNTEC 220 TB | SYNTEC 220 TB |
| Standart Makine Aksesuarları | ||
| İşmili Yağ İle Soğutma | Dahil | Dahil |
| Guide Bush’lu ve Guide Bush’suz çalışma özelliği | Dahil | Dahil |
| Ana ve 2.İşmili C Eksen Özelliği | Dahil | Dahil |
| Yüksek Basınç Pompa Hazırlığı (4 Çıkışlı) | Dahil | Dahil |
| 70 Bar Yüksek Basınç Pompa | Dahil | Dahil |
| Parça Konveyörü | Dahil | Dahil |
| Parça kesim detektörü | Dahil | Dahil |
| Otomatik yağlama sistemi | Dahil | Dahil |
| Seviye göstergeli ve akış kontrollü soğutma yağı tankı | Dahil | Dahil |
| Takım çantası ve Seviye ayar cıvataları ve pabuçları | Dahil | Dahil |
| El Çarkı | Dahil | Dahil |
| LED Çalışma Lambası | Dahil | Dahil |
| Trafo | Dahil | Dahil |
