Hanbs HS926 Cnc – Kayar Otomat Tezgahı
Marka:Hanbs Cnc

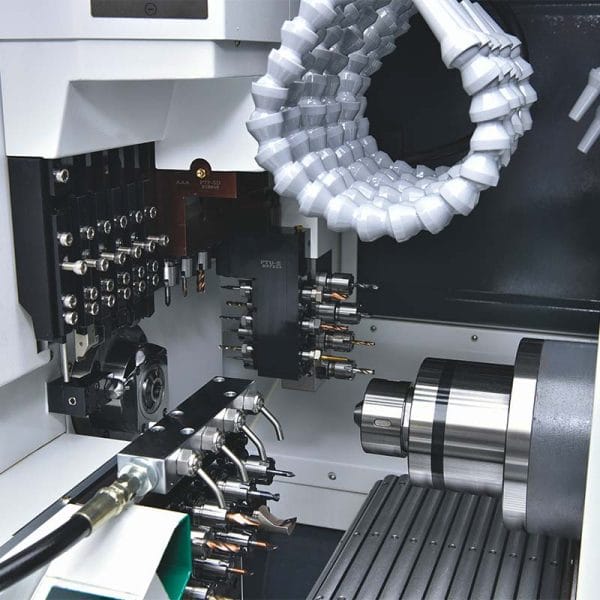

Hanbs HS-926 26mm Kayar Otomat tezgahı Guide Bush’lu ve Guide Bush’suz(Otomat Modu) kullanıma uygurdur. Ø26 mm ve 190 mm uzunluğa kadar tornalama, delme, frezeleme, diş açma ve daha fazlasını gerçekleştirebilen 7 ve 8 eksen seçenekleri ile 22 takım takılabilen bir Kayar Otomat makinesidir.
Hanbs HS926 Cnc – Kayar Otomat Tezgahı
| Kullanılan Kompenant Adı: | Menşei | Marka |
| Vidalı Mil Rulmanlar | JAPON | THK |
| Vidalı miller | JAPON | THK |
| Lineer Kızak ve arabalar | JAPON | THK |
| İşmili Rulmanları | JAPON | NSK, NACHI |
| Silindir ve Pistonlar | JAPON | SMC |
| Yağlama sistemi | ALMAN | SKF |
| Elektrik Sistemi | ALMAN | Schneider |
Hanbs HS926 26mm – Kayar Otomat – Teknik Özellikler
| ANA İŞMİLİ | HS-926 7 Eksen | HS-926 8 Eksen |
| İşmili Tipi | Direct Drive | Direct Drive |
| Maksimum İşleme Çapı | 3-Ø26mm | 3-Ø26mm |
| Maksimum İşleme Boyu | 190 mm (60 N.G.B) | 190 mm (60 N.G.B) |
| Tornalama Takım Adedi | 6 pcs. 12×12 | 6 pcs. 12×12 |

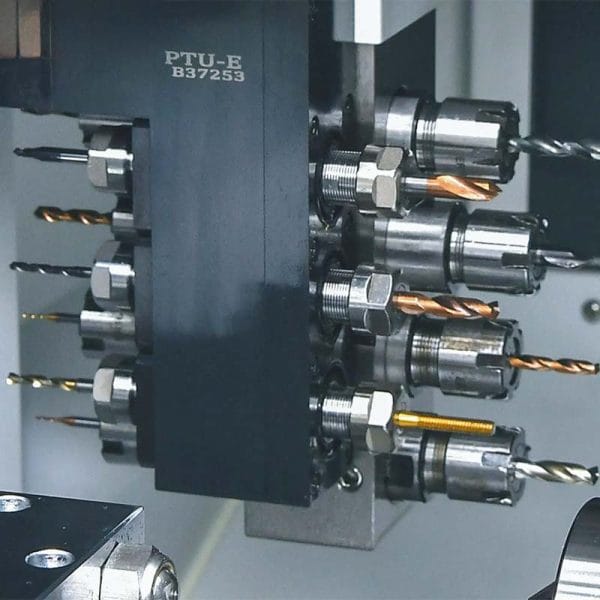

| Radial Döner Takım Adedi | 4 pcs.ER16 std | 4 pcs.ER16 std |
| İndeksleme C Ekseni | (0.001) | (0.001) |
| Ana İş Mili Devri | 10.000 Rpm | 10.000 Rpm |
| Ana İş Mili Motor Gücü | 4.2 kW | 4.2 kW |
| Döner Takım Devri | 6.000 Rpm | 6.000 Rpm |
| Döner Takım Motor Gücü | AC Servo 1 kW | AC Servo 1 kW |
| İlerlemeler | 30.000 mm/dk | 30.000 mm/dk |
| Sabit Takım Kapasitesi | ||
| Sabit Takım Adedi | 4 pcs ER16 with sleeve holder | 4 pcs ER16 with sleeve holder |
| Maksimum Delme Kapasitesi | Ø10 mm | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M8XP1.25 | M8XP1.25 |
| Döner Takım Kapasitesi | ||
| Döner Takım Adedi | 4pcs ER16 spindles are standard | 4pcs ER16 spindles are standard |
| Maksimum Delme Kapasitesi | Ø10 mm | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M6XP1.0 | M6XP1.0 |
| 2. İŞMİLİ | Direct Drive | Direct Drive |
| Maksimum İşleme Çapı | 3-Ø26mm | 3-Ø26mm |
| Maksimum İşleme Boyu | 120Mm | 120 Mm |
| Maksimum Takım Adedi | 4 pcs. (Live tools std.) | 8 pcs. (Live tools std.) |
| İkinci İş Mili Motor Gücü | 3.7 kW | 3.7 kW |
| İkinci İş Mili Devri | 10.000 Rpm | 10.000 Rpm |
| 2. İşmili Sabit Takım Kapasitesi | ||
| Maksimum Delme Kapasitesi | Ø10 mm | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M8XP1.25 | M8XP1.25 |
| 2. İşmili Döner Takım Kapasitesi | ||
| Döner Takım Adedi | 8 pcs. (Live tools std.) | 8 pcs. (Live tools std.) |
| Maksimum Delme Kapasitesi | Ø10 mm | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M6 | M6 |
| Döner Takım Devri | 6.000 Rpm | 6.000 Rpm |
| Döner Takım Motor Gücü | 0.75kW | 0.75 kW |
| Makine Ağırlığı | 2800 Kg | 2800 Kg |
| Kontrol Ünitesi | SYNTEC 220 TB | SYNTEC 220 TB |
| Standart Makine Aksesuarları | ||
| İşmili Yağ İle Soğutma | Dahil | Dahil |
| Guide Bush’lu ve Guide Bush’suz çalışma özelliği | Dahil | Dahil |
| Ana ve 2.İşmili C Eksen Özelliği | Dahil | Dahil |
| Yüksek Basınç Pompa Hazırlığı (4 Çıkışlı) | Dahil | Dahil |
| 70 Bar Yüksek Basınç Pompa | Dahil | Dahil |
| Parça Konveyörü | Dahil | Dahil |
| Parça kesim detektörü | Dahil | Dahil |
| Otomatik yağlama sistemi | Dahil | Dahil |
| Seviye göstergeli ve akış kontrollü soğutma yağı tankı | Dahil | Dahil |
| Takım çantası ve Seviye ayar cıvataları ve pabuçları | Dahil | Dahil |
| El Çarkı | Dahil | Dahil |
| LED Çalışma Lambası | Dahil | Dahil |
| Trafo | Dahil | Dahil |
