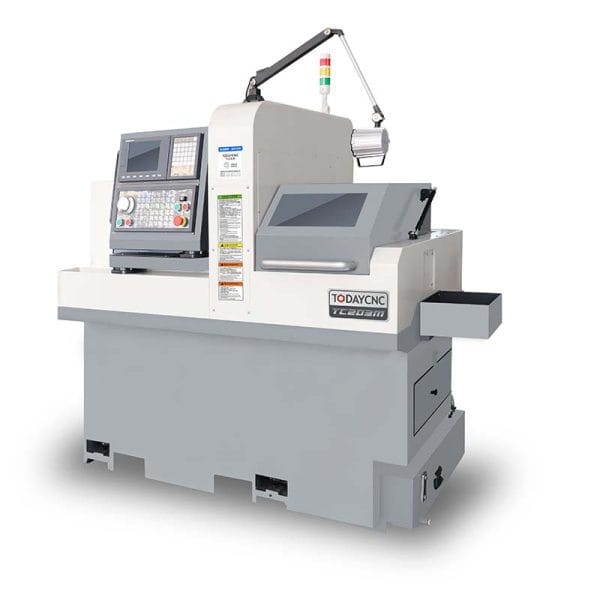

Todaycnc TC203M Kayar Otomat
Marka:Today Cnc
TC-203 tek iş milli kayar otomat modelimiz, Guide Bush’lu ve Guide Bush’suz (Otomat Modu) kullanabileceğiniz, Ø20 mm ve 230 mm uzunluğa kadar tornalama, delme, frezeleme, diş açma ve daha fazlasını gerçekleştirebilen, küçük ve hassas parçaları işleyebilen 4 eksenli, tek işmilli bir kayar otomat tezgahıdır.
Amaç tek taraflı işlemeye yönelik adetli parçalar için ekonomik bir çözüm olmasıdır. C ekseni mevcut olup, canlı takım takılabilir.
| Kullanılan Kompenant Adı: | Menşei | Marka |
| Vidalı Mil Rulmanlar | JAPON | NSK, KOYO |
| İşmili Rulmanları | JAPON | NSK, KOYO |
| Silindir ve Pistonlar | JAPON | SMC |
| Vidalı miller | TAYVAN | PMI, HIWIN |
| Lineer Kızak ve arabalar | TAYVAN | PMI, HIWIN |
| Yağlama sistemi | ALMAN | SKF |
| Elektrik Sistemi | ALMAN | Schneider |
Todaycnc TC203M Kayar Otomat Teknik Özellikler
| ANA İŞMİLİ | TC203M |
| İşmili Tipi | Direct Drive |
| Maksimum İşleme Çapı | 3-Ø20mm |
| Maksimum İşleme Boyu | 230 mm (40 N.G.B) |

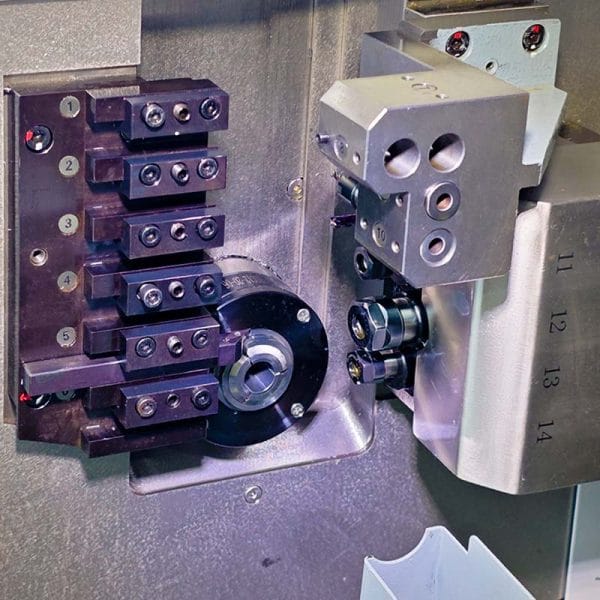

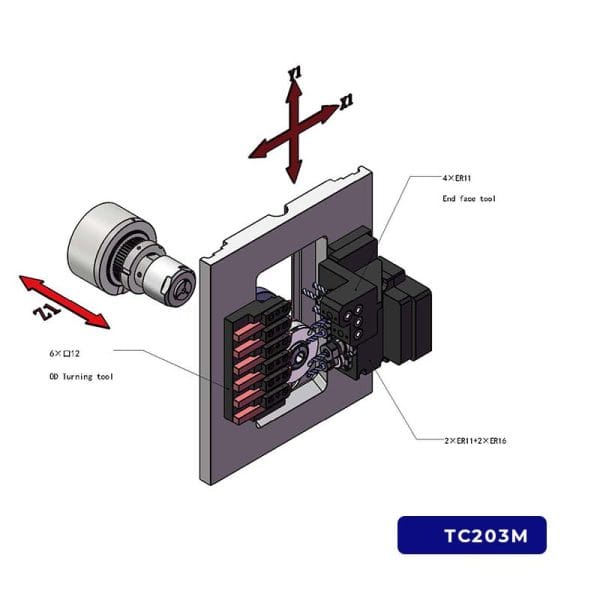

| Tornalama Takım Adedi | 6 pcs. 12×12 |
| Radial Döner Takım Adedi | 4 pcs.ER16 std |
| İndeksleme C Ekseni | (0.001) |
| Ana İş Mili Devri | 6.000 Rpm |
| Ana İş Mili Motor Gücü | 2.9 kW |
| Döner Takım Devri | 5.500 Rpm |
| Döner Takım Motor Gücü | AC Servo 0.75 kW |
| İlerlemeler | 30.000 mm/dk |
| Sabit Takım Kapasitesi | |
| Sabit Takım Adedi | 4 pcs ER16 with sleeve holder |
| Maksimum Delme Kapasitesi | Ø7 mm |
| Maksimum Kılavuz Kapasitesi | M6 |
| Döner Takım Kapasitesi | |
| Döner Takım Adedi | 4pcs ER16 spindles are standard |
| Maksimum Delme Kapasitesi | Ø10 mm |
| Maksimum Kılavuz Kapasitesi | M6 |
| 2. İŞMİLİ | X |
| Maksimum İşleme Çapı | X |
| Maksimum İşleme Boyu | X |
| Maksimum Takım Adedi | X |
| İkinci İş Mili Motor Gücü | X |
| İkinci İş Mili Devri | X |
| 2. İşmili Sabit Takım Kapasitesi | |
| Maksimum Delme Kapasitesi | X |
| Maksimum Kılavuz Kapasitesi | X |
| 2. İşmili Döner Takım Kapasitesi | |
| Döner Takım Adedi | X |
| Maksimum Delme Kapasitesi | X |
| Maksimum Kılavuz Kapasitesi | X |
| Döner Takım Devri | X |
| Döner Takım Motor Gücü | X |
| Makine Ağırlığı | 1600 Kg |
| Kontrol Ünitesi | SYNTEC 22 TB |
| Standart Makine Aksesuarları | |
| İşmili Yağ İle Soğutma | Dahil |
| Guide Bush’lu ve Guide Bush’suz çalışma özelliği | Dahil |
| Ana ve 2.İşmili C Eksen Özelliği | Dahil |
| Yüksek Basınç Pompa Hazırlığı (4 Çıkışlı) | Dahil |
| 70 Bar Yüksek Basınç Pompa | Dahil |
| Parça Konveyörü | Dahil |
| Parça kesim detektörü | Dahil |
| Otomatik yağlama sistemi | Dahil |
| Seviye göstergeli ve akış kontrollü soğutma yağı tankı | Dahil |
| Takım çantası ve Seviye ayar cıvataları ve pabuçları | Dahil |
| El Çarkı | Dahil |
| LED Çalışma Lambası | Dahil |
| Trafo | Dahil |
