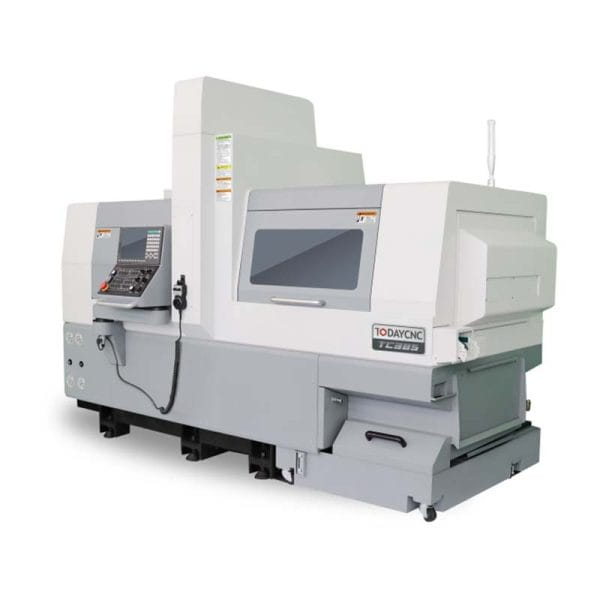

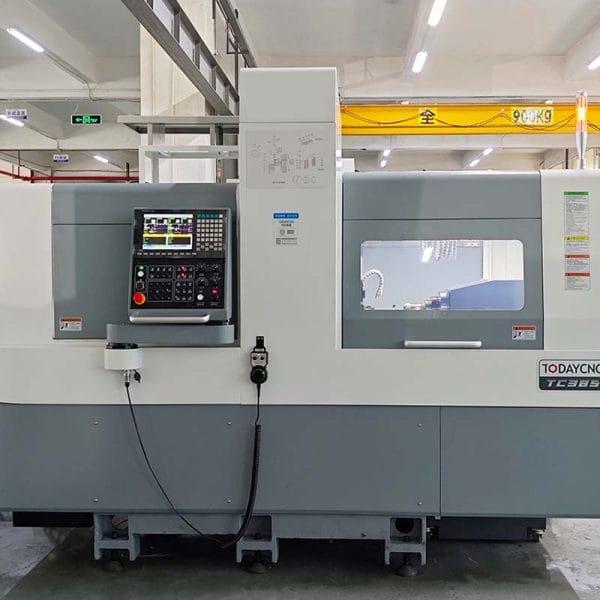

Todaycnc TC38 Serisi 38mm Kayar Otomat
Marka:Today Cnc
TodayCNC 38mm kayar otomat modeli, her eksende P-30 tipi hassas kızaklar ve 32 tipi çift somunlu C3 vidalı millerle donatılmıştır. Bu yapı, uzun süreli kullanımda dahi yüksek hassasiyetin korunmasını sağlar. Makinede yer alan Direct Drive ana işmili, hidrolik pens sıkma sistemiyle birlikte çalışarak yüksek hassasiyetli işlemlere olanak tanır. Ana işmiline entegre hidrolik sıkma sistemi, ileri itme ve geri çekme modlarıyla uyumlu çalışır; bu sayede büyük çaplı malzemelerde taşlama ihtiyacını ortadan kaldırır. Guide Bush desteğiyle 320 mm’ye kadar işleme uzunluğu sunan bu model, özellikle uzun ve ince parçaların üretiminde verimliliği artırır. Frezeleme performansını en üst seviyeye çıkarmak için ana işmilinde ER25 ve ER20 tutucularla birlikte 2.3 kW gücünde canlı takımlar kullanılmakta, böylece sert malzemelerde dahi yüksek kesim performansı elde edilmektedir.
| Kullanılan Kompenant Adı: | Menşei | Marka |
| Vidalı Mil Rulmanlar | JAPON | NSK, KOYO |
| İşmili Rulmanları | JAPON | NSK, KOYO |
| Silindir ve Pistonlar | JAPON | SMC |
| Vidalı miller | TAYVAN | PMI, HIWIN |
| Lineer Kızak ve arabalar | TAYVAN | PMI, HIWIN |
| Yağlama sistemi | ALMAN | SKF |
| Elektrik Sistemi | ALMAN | Schneider |
Todaycnc TC38 Serisi 38mm Kayar Otomat Teknik Özellikler
| TECNICAL SPECIFICATIONS | ||

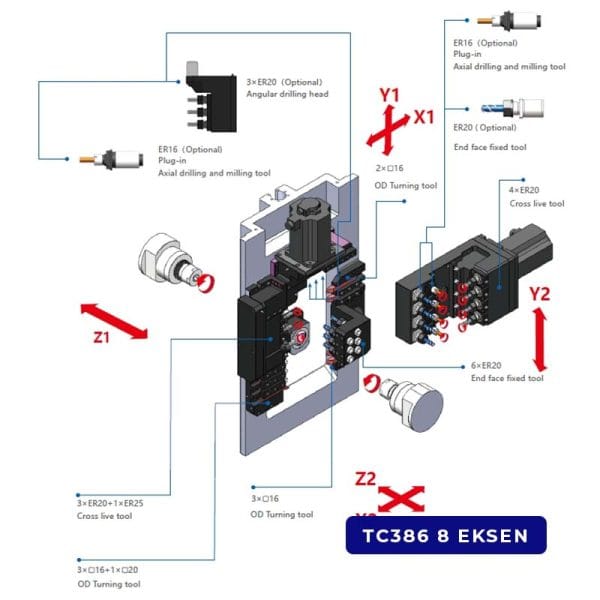

| ANA İŞMİLİ | TC385 7 Eksen | TC386 8 Eksen |
| İşmili Tipi | Direct Drive | Direct Drive |
| Maksimum İşleme Çapı | 3-Ø38mm | 3-Ø38mm |
| Maksimum İşleme Boyu | 320 mm (85 N.G.B) | 320 mm (85 N.G.B) |
| Tornalama Takım Adedi | 1 pcs. 20×20 + 8 pcs.16×16 | 1 pcs. 20×20 + 8 pcs. 16×16 |
| Radial Döner Takım Adedi | 4 pcs.ER16 std | 4 pcs.ER16 std |
| İndeksleme C Ekseni | (0.001) | (0.001) |
| Ana İş Mili Devri | 6.000 Rpm | 6.000 Rpm |
| Ana İş Mili Motor Gücü | 23.6 kW (30 min.%60 ED) / 10 kW(contionus) | 23.6 kW (30 min.%60 ED) / 10 kW(contionus) |
| Döner Takım Devri | 5.000 Rpm | 5.000 Rpm |
| Döner Takım Motor Gücü | AC Servo 2.3 kW | AC Servo 2.3 kW |
| İlerlemeler30 | 30.000 mm/dk | 30.000 mm/dk |
| Sabit Takım Kapasitesi | ||
| Sabit Takım Adedi | 6 pcs ER16 with sleeve holder | 6 pcs ER16 with sleeve holder |
| Maksimum Delme Kapasitesi | Ø13 mm | Ø13 mm |
| Maksimum Kılavuz Kapasitesi | M10XP1.5 | M10XP1.5 |
| Döner Takım Kapasitesi | ||
| Döner Takım Adedi | 6pcs ER16 spindles are standard | 6pcs ER16 spindles are standard |
| Maksimum Delme Kapasitesi | Ø16 mm | Ø16 mm |
| Maksimum Kılavuz Kapasitesi | M8XP1.25 | M8XP1.25 |
| 2. İŞMİLİ | Direct Drive | Direct Drive |
| Maksimum İşleme Çapı | 3-Ø38mm | 3-Ø38mm |
| Maksimum İşleme Boyu | 3500 mm (Z2 hareketi) | 3500 mm (Z2 hareketi) |
| Maksimum Takım Adedi | 5 pcs ER25 (std.) | 12 pcs.(8pcs Live tools) (std.) |
| İkinci İş Mili Motor Gücü | 23.6 kW (30 min.%60 ED) / 10 kW(contionus) | 23.6 kW (30 min.%60 ED) / 10 kW(contionus) |
| İkinci İş Mili Devri | 6.000 Rpm | 6.000 Rpm |
| 2. İşmili Sabit Takım Kapasitesi | ||
| Maksimum Delme Kapasitesi | Ø16 mm | Ø13 mm |
| Maksimum Kılavuz Kapasitesi | M10XP1.5 | M10XP1.5 |
| 2. İşmili Döner Takım Kapasitesi | ||
| Döner Takım Adedi | 5 pcs fixed ER25 (Optional: replace 2pcs live ER16) with sleeve holder | End face: 4pcs fixed ER20 with 4pcs live ER16 Cross:4pcs live ER20 |
| Maksimum Delme Kapasitesi | Ø10 mm | Ø13 mm |
| Maksimum Kılavuz Kapasitesi | M6XP1.0 | M8XP1.25 |
| Döner Takım Devri | 5.000 Rpm | |
| Döner Takım Motor Gücü | AC Servo 2.3 kW | AC Servo 2.3 kW |
| Makine Ağırlığı | 4500 Kg | 4500 Kg |
| Kontrol Ünitesi | SYNTEC 220 TB | SYNTEC 220 TB |
| Standart Makine Aksesuarları | ||
| İşmili Yağ İle Soğutma | Dahil | Dahil |
| Guide Bush’lu ve Guide Bush’suz çalışma özelliği | Dahil | Dahil |
| Ana ve 2.İşmili C Eksen Özelliği | Dahil | Dahil |
| Yüksek Basınç Pompa Hazırlığı (4 Çıkışlı) | Dahil | Dahil |
| 70 Bar Yüksek Basınç Pompa | Dahil | Dahil |
| Parça Konveyörü | Dahil | Dahil |
| Parça kesim detektörü | Dahil | Dahil |
| Otomatik yağlama sistemi | Dahil | Dahil |
| Seviye göstergeli ve akış kontrollü soğutma yağı tankı | Dahil | Dahil |
| Takım çantası ve Seviye ayar cıvataları ve pabuçları | Dahil | Dahil |
| El Çarkı | Dahil | Dahil |
| LED Çalışma Lambası | Dahil | Dahil |
| Trafo | Dahil | Dahil |
