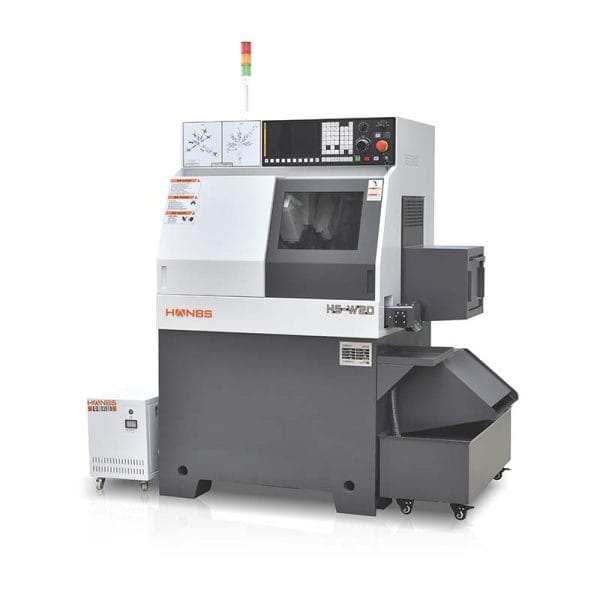

Hanbs W20 Otomat

Marka:

HANBS W20 otomat, yüksek hassasiyetli üretim için tasarlanmış 11 eksenli standart yapısıyla (opsiyonel olarak 13 eksen desteğiyle) öne çıkar. Aynı anda bağımsız ve simultane çalışan 5 farklı takımı sayesinde yüksek verimlilik sunar. Çift taraflı frezeleme, yan frezeleme ve uç frezeleme işlemleri senkronize şekilde gerçekleştirilebilir; uç freze, ön yüzeye veya altıgen kenarlara monte edilebilir. Arka şaftta bulunan 1kW’lık güçlü servo motor sayesinde yüksek delme kapasitesi sağlanırken, çift takım bağlama aparatı ile çok delikli takım bloğuna 13 adede kadar takım yerleştirilebilir. Arka işmili matkap olarak kullanılabilir ve bu sayede 12. eksen fonksiyonunu üstlenebilir. Ayrıca arka tarafta çok eksenli delme işlemleri yapılabilirken, 4 adet ER11 tutucu sayesinde farklı çaplarda delikler kısa sürede işlenebilir. Aynı yönde hızlı arkadan diş açma, entegre parça konveyörü ve çubuk sürücü gibi özellikleriyle HANBS W20, otomasyon odaklı üretim süreçlerine maksimum uyum sağlar.

Kullanılan Kompenant Adı:MenşeiMarka
Vidalı Mil RulmanlarJAPONTHK
Vidalı millerJAPONTHK
Lineer Kızak ve arabalarJAPONTHK
İşmili RulmanlarıJAPONNSK, NACHI
Silindir ve PistonlarJAPONSMC
Yağlama sistemiALMANSKF
Elektrik SistemiALMANSchneider
Katalog indir

Hanbs W20 Teknik Özellikler

STANDARTBACK PLATFORMMULTI SPINDLE DRILLINGBACK SPINDLE
1Control SystemZhongcong self-researchZhongcong self-researchZhongcong self-researchZhongcong self-research
2Electric SpindleServo SynchronizationServo SynchronizationServo SynchronizationServo Synchronization
3Servo axis number11 axis11 axis11 axis11 axis
4Number of knives5 groups5 groups5 groups5 groups
5Max.Processing diameter20mm20mm20mm20mm
6Max. Machining Lenght2.5D in cutter mode2.5D in cutter mode2.5D in cutter mode2.5D in cutter mode
7Max. Axial hole diameter (12mm backshaft holder and 8mm handle))6mm6mm6mm6mm
8Axial maximum wire tapping sizeM6M6M6M6
9Max. Spindle speed(for short use only)6000rpm6000rpm6000rpm6000rpm
10Radial Max. Borehole diameter7mm7mm7mm7mm
11Radial Max. Wire tapping sizeM5M5M5M5
12Maxmimum diameter12mm12mm12mm12mm
13Max. Bore diameter of the back main shaft6mm6mm6mm6mm
14Max. Tapping diameter of the back side spindleM6M6M6M6
15Max. Speed of back spindle6000rpm6000rpm6000rpm6000rpm
16Maximum removel lenght of piece
17Face power tool unit(optional)2222
18Face power tool unit(optional)1111
19Knife (8*120*3)3333
20Standart max number of tool installation (5 knives + 5 drilling)10101010
21High matching max number of tool installed (car knife 5 4 drilling / boring 5 + 1 back strong knife drill)11111111
22Z1-Z2-Z3-Z4 Axis speed 30m/min30m/min30m/min30m/min30m/min
23X1-X2-X3-X4-X5 axis fast-forward speed30m/min30m/min30m/min30m/min
24High Level version input power7 Kw7 Kw7 Kw7 Kw
25Dimensions1150*1060*1650mm1150*1060*1650mm1150*1060*1650mm1150*1060*1650mm
